UKW-Stereo-Modul

Beschreibung

Der Nachfolger des TDA7000, der TDA7021, ist stereofähig, und zusammen mit ein wenig Rundumbeschaltung lässt sich daraus ein stereofähiges UKW-Radio zusammensetzen. Die Grundschaltung wurde von Philips bereits mit dem Datenblatt des TDA7021 geliefert, und sämtliche im Internet dokumentierten Radios auf Basis des 7021 ähneln dem dort vorgeschlagenen Referenzdesign.

Aufbau und Abgleich

Der Aufbau gestaltet sich dank des robusten Aufbaus des 7021 sehr einfach. Eine Spule findet sich bereits auf der Platine, die zweite kann mit 7 Windungen 0,5mm-Draht auf einem 3mm-Bohrer gewickelt werden. Die Kapazitätsdiode ist eine BB105 (aus meiner Bastelkiste). Solche Dioden sind leider nicht mehr einfach zu bekommen.

Der Trimmkondensator dient zur Einstellung der oberen Grenzfrequenz – schon sehr geringe Veränderungen bewirken hier eine starke Verschiebung des Senderspektrums. Das hängt aber auch von der selbstgewickelten Spule ab. Man fährt dazu die Abstimmspannung auf einen Wert nahe Null und korrigiert zunächst die Spule (duch leichtes Aufziehen oder Zusammendrücken), bis man über das gesamte Spektrum des Abstimmpotis Sender empfängt. Mit dem Trimmkondensator kann nun die obere Frequenz noch nachkorrigiert werden. Wenn man dazu einen Metall-Schraubendreher verwendet, verschwindet während des Trimmens das Signal.

Die beiden Trimmpotentiometer am unteren Rand des Moduls dienen zur Einstellung eines sauberen Stereosignals. Die Stereotrennung des Signals setzt erst ab einer gewissen Signalqualität ein und ist unüberhörbar – das Signal wird plötzlich hörbar „breit“ und „räumlich“. Am besten sucht man sich dazu einen Sender mit mittelmäßigem Empfang, dann kann man die Stereotrennung mit den Trimmern einstellen, indem man daran stellt, bis eine gute Tonqualität erreicht ist.

Bemerkungen

Das Modul arbeitete bereits bei der ersten Inbetriebnahme einwandfrei im Bereich zwischen 89 und 107 MHz und gibt bei gutem Empfang tatsächlich an den den beiden Ausgängen ein Stereosignal aus – ansonsten schaltet es auf Monoempfang. Die Empfangsqualität liegt gefühlt über der des TDA7000 – ich erhalte einwandfreien Empfang bei einer deutlich höheren Zahl von Sendern (ca 20-25 Sender mit einer 75cm-Wurfantenne). Das mag auch mit einer besseren Dimensionierung der Spulen und der zugehörigen Kondensatoren liegen. Leider schweigt sich das Datenblatt gerade an dieser entscheidenen Stelle aus und überlässt den Spulenentwurf den Bastlern.

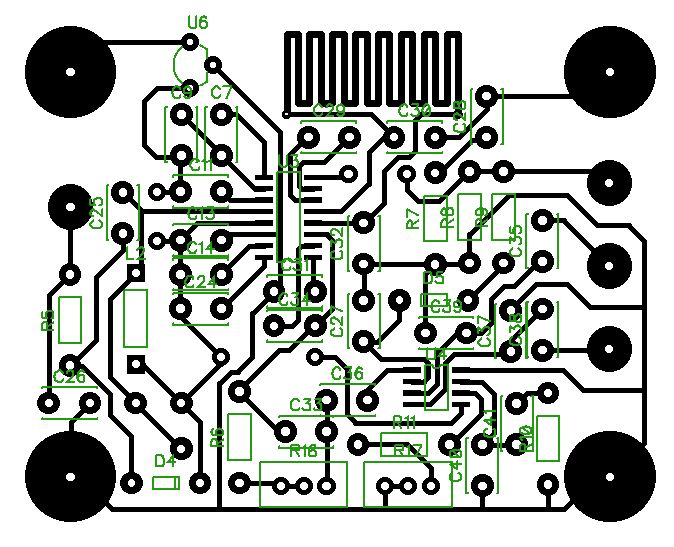

Das Bild zeigt eine Platine mit einem zusätzlichen Draht; eine fehlende Masseverbindung ist die Ursache. Dieser ist einem Fehler beim Layouten zuzuschreiben. Das abgebildete Platinenlayout enthält die notwendige Verbindung, so dass kein Draht mehr erforderlich ist.

Das Radio-Modul ist nicht mehr pinkompatibel zum Original-UWK-Modul; es ist auch eine Lochreihe größer geraten und besitzt dank der Stereofähigkeit mehr Ausgänge. Ein zusätzliche Ausgang liefert Informationen über die Empfangsqualität (Beste Qualität bei niedriger Spannung).

Planung

Basierend auf dem Stereo-Modul ist ein Radio entstanden, dessen Sendereinstellung über den Computer unter Zuhilfenahme des USB-Moduls geleistet wird. Damit ist auch ein automatisches Tuning möglich.

Stückliste

Bauteil	Größe	Bauteil	Größe	Bauteil	Größe	Bauteil	Größe
R1	100kOhm	C1	330 pF	C10	3,3 nF	C19	220 nF
R2	10 kOhm	C2	Trimmkondensator 2..15 pF	C11	56 pF	C20	100 nF
R3	56 kOhm	C3	333 pF	C12	270 pF	C21	10 nF
R4	220 kOhm	C4	100 nF	C13	270 pF	C22	10 nF
R5	33 kOhm	C5	10 nF	C14	100 nF	C23	100 nF
R6	120 kOhm	C6	100 nF	C15	100 pF	C24	100 nF
R7	4,7 kOhm	C7	100 nF	C16	220 pF	U1	TDA7021 SMD
U5	Trimmpotentiometer 50kOhm	C8	330 pF	C17	100 nF	U2	TDA7040 SMD
U7	Trimmpotentiometer 100kOhm	C9	1,5 nF	C18	100 nF	U10	78L05
D1	BB105	D2	BAW75	L1	7Wdg/3mm	L2	gedruckt
